Trong mọi hệ thống đường ống từ cấp thoát nước, PCCC cho đến dầu khí, hóa chất việc thay đổi hướng dòng chảy luôn đòi hỏi phụ kiện có độ bền cao, chịu áp lực tốt và đảm bảo độ kín tuyệt đối. Cút hàn chính là loại phụ kiện nối ống thép đáp ứng hoàn hảo các yêu cầu đó. Với cấu tạo đặc trưng và khả năng chịu tải vượt trội, cút hàn được xem là giải pháp tối ưu trong những môi trường làm việc khắc nghiệt.
Bài viết dưới đây, Ống Việt Úc sẽ giúp bạn hiểu rõ khái niệm, cấu tạo, phân loại, vai trò và cách lựa chọn đúng chuẩn loại cút này cho công trình.
1. Cút hàn là gì? Khái niệm và đặc điểm cơ bản
Cút hàn, hay còn gọi là butt weld elbow, là một loại cút thép hàn được lắp đặt bằng phương pháp hàn đối đầu giữa hai đầu ống thép. Khác với cút ren hoặc cút dán keo, cút hàn tạo nên mối nối liền khối, chắc chắn và kín tuyệt đối.
Chức năng cơ bản của cút hàn là giúp thay đổi hướng chảy của chất lỏng hoặc khí trong đường ống mà không gây ảnh hưởng đến áp lực hệ thống. Nhờ kết cấu cong chuẩn kỹ thuật, dòng chảy được chuyển hướng mượt mà, hạn chế tối đa tổn thất.
Các góc phổ biến: 45°, 90°, 180°
– Cút hàn 45°: dùng cho các đoạn cần đổi hướng nhẹ.
– Cút hàn 90°: phổ biến nhất, đổi hướng vuông góc.
– Cút hàn 180°: dùng cho các đường hồi lưu hoặc đường ống thiết kế vòng kín.
Sự khác biệt giữa cút hàn và cút ren/cút dán keo
- Cút ren: lắp ghép bằng ren, phù hợp với hệ thống áp lực thấp hoặc trung bình.
- Cút dán keo: chủ yếu dùng cho ống nhựa PVC.
- Cút hàn: dành cho hệ thống chịu áp lực cao, nhiệt độ lớn, không cho phép rò rỉ.
Nếu công trình yêu cầu độ bền lâu dài, khả năng chịu lực vượt trội và vận hành ổn định, thì cút hàn luôn là lựa chọn tối ưu.

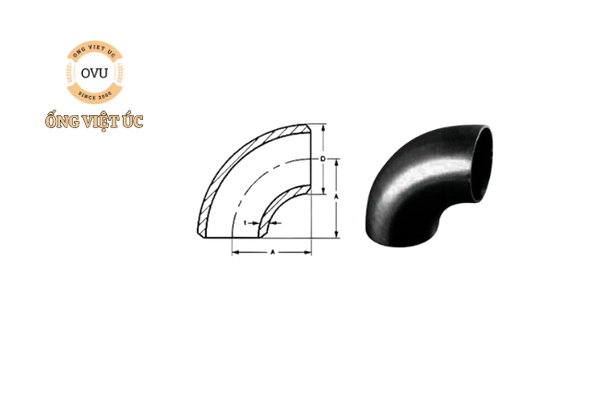

2. Cấu tạo của cút hàn và tiêu chuẩn kỹ thuật
Phần thân cong và hai đầu vát hàn (Bevel Ends)
Cút hàn có cấu tạo gồm thân cong liền khối và hai đầu vát (bevel). Thiết kế đầu vát cho phép thực hiện mối hàn đối đầu (butt weld) tạo nên liên kết bền chắc với đường ống.
Tiêu chuẩn sản xuất: ASME B16.9, ASTM, DIN,…
Một số tiêu chuẩn quốc tế được áp dụng cho cút hàn:
- ASME B16.9: chuẩn cho phụ kiện thép hàn định hình.
- ASTM A234 / A403: vật liệu thép carbon và inox.
- DIN (Đức): áp dụng cho nhiều ngành công nghiệp.
Các tiêu chuẩn này đảm bảo độ chính xác kích thước, bán kính cong và khả năng chịu lực.
Độ dày theo SCH: SCH10 – SCH80
Cút thép hàn được chế tạo theo nhiều cấp độ dày (Schedule – SCH) như:
- SCH10, SCH20, SCH40, SCH80
Cấp độ SCH càng cao thì cút càng dày, chịu áp lực lớn hơn.
Vật liệu phổ biến
– Thép carbon (A234 WPB): dùng trong hệ thống nước, hơi, dầu.
– Thép hợp kim: dùng trong nhiệt độ cao, hóa chất đặc biệt.
– Inox (A403 WP304/316): dùng cho thực phẩm, dược phẩm.
Kiểm tra chất lượng bề mặt và độ hoàn thiện
Trước khi xuất xưởng, cút hàn được kiểm tra:
- Sai số kích thước
- Độ nhẵn của bề mặt
- Chất lượng đường vát hàn
- Lỗi nứt, rỗ, cong vênh\
Những yếu tố này ảnh hưởng trực tiếp đến độ bền và độ kín của mối hàn.

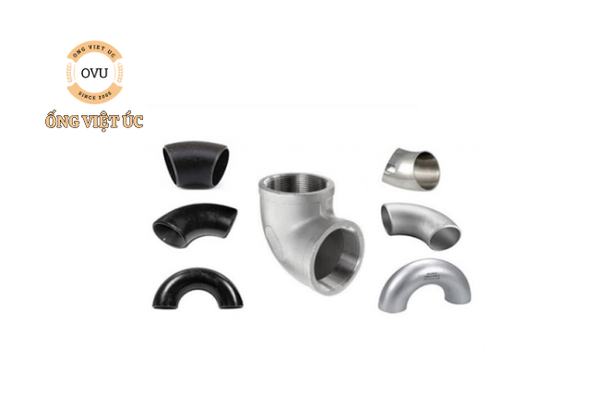

3. Phân loại cút hàn trong thực tế
Phân loại theo góc: 45°, 90°, 180°
Ba loại góc phổ biến dùng theo yêu cầu thiết kế đường ống.
Phân loại theo bán kính cong: LR và SR
– LR (Long Radius): bán kính cong gấp 1.5 lần đường kính ống, ít gây tổn thất áp lực.
– SR (Short Radius): bán kính cong bằng đường kính ống, tiết kiệm không gian lắp đặt.

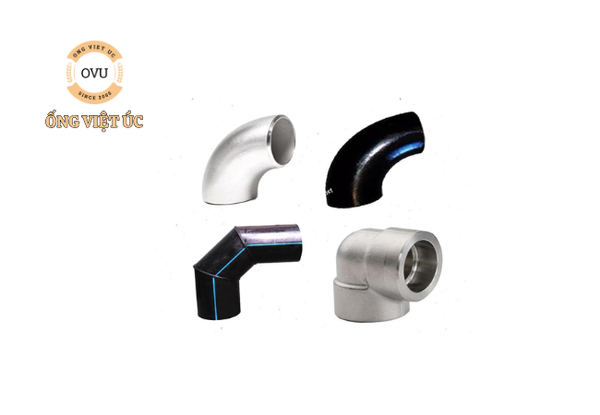

Phân loại theo vật liệu
– Cút thép carbon: phổ biến nhất trong công nghiệp.
– Cút thép hợp kim: tăng khả năng chịu nhiệt.
– Cút inox: phù hợp môi trường yêu cầu vệ sinh cao.
– Cút nhựa HDPE hàn nhiệt: dùng trong cấp nước và môi trường ăn mòn nhẹ.
Phân loại theo ứng dụng
– Công nghiệp nặng (dầu khí, hóa chất).
– Hệ thống PCCC.
– Thực phẩm – dược phẩm.
– Cấp thoát nước dân dụng – công nghiệp.
Ưu – nhược điểm của từng loại cút hàn
- cút hàn Thép carbon: bền, giá tốt nhưng dễ oxy hóa nếu không xử lý.
- cút hàn Inox: độ bền và độ sạch cao, giá thành cao hơn.
- cút hàn Hợp kim: chịu nhiệt xuất sắc nhưng cần thợ hàn chuyên môn.
- cút hàn Nhựa HDPE: nhẹ, chống ăn mòn nhưng không chịu nhiệt cao.
4. Vai trò và ứng dụng của cút hàn trong hệ thống đường ống
Đảm bảo đổi hướng dòng chảy mà vẫn ổn định áp lực
Nhờ thiết kế cong tối ưu, cút hàn giúp chuyển hướng dòng chảy nhưng vẫn duy trì áp suất ổn định, giảm giảm tổn thất năng lượng so với các loại nối cơ khí.
Tính kín cao và độ bền vượt trội
So với cút ren, mối hàn của cút thép hàn tạo liên kết liền khối, chống rò rỉ cực tốt, thích hợp với hệ thống áp lực và nhiệt độ khắc nghiệt.
Cút hàn có mặt trong hầu hết ngành công nghiệp:
- Dầu khí – hóa chất: đường ống dẫn dầu, dẫn dung môi.
- Cấp thoát nước áp lực: trạm bơm, nhà máy nước.
- Nhà máy nhiệt điện – lọc hóa dầu: hệ thống truyền tải nhiên liệu.
- Hệ thống hơi nóng – nồi hơi: yêu cầu độ kín và chịu nhiệt.
- Thực phẩm – dược phẩm: dùng cút inox đảm bảo vệ sinh.
Tác động đến hiệu suất toàn hệ thống
Một loại cút hàn chất lượng cao giúp:
- giảm rò rỉ
- hạn chế tắc nghẽn
- kéo dài tuổi thọ đường ống
- tối ưu chi phí bảo trì
Cút hàn là phụ kiện quan trọng giúp đổi hướng dòng chảy an toàn, kín và bền trong mọi hệ thống đường ống. Hiểu đúng cấu tạo, tiêu chuẩn và cách chọn sẽ giúp công trình vận hành ổn định, hạn chế rò rỉ và giảm chi phí bảo trì lâu dài. Để đồng bộ với cút hàn và đảm bảo chất lượng hệ thống, bạn có thể tham khảo các dòng ống của Ống Việt Úc như: Ống Rồng, Ống Cao Su Bố Vải , Ống Nhựa Lưới Dẻo.. Những sản phẩm này kết hợp cùng phụ kiện nối ống thép sẽ giúp hệ thống của bạn hoạt động hiệu quả và bền vững hơn.
