Kết nối mặt bích là cách nối hai đầu ống, hoặc nối ống với máy bơm, van, bồn, bằng hai tấm bích áp vào nhau, kẹp một gioăng ở giữa và siết bằng bu lông. Khác với nối ren phải vặn ống và nối hàn phải làm nóng chảy kim loại, mối bích tháo ra lắp vào được nhiều lần mà không hỏng đầu ống. Vì thế nó có mặt ở trạm bơm, nhà máy, tuyến ống cỡ lớn và mọi chỗ cần bảo trì định kỳ. Bài viết so sánh ba kiểu nối theo những tiêu chí người làm kỹ thuật hay cân nhắc, kèm bảng chọn nhanh.

Tóm tắt nhanh

  • Kết nối mặt bích là mối nối tháo được, gồm hai bích, một gioăng và bộ bu lông.
  • Nối ren hợp ống nhỏ, áp vừa, cần lắp nhanh; dễ rò khi rung hoặc tháo lắp nhiều lần.
  • Nối hàn kín và liền khối nhất nhưng không tháo được, cần thợ hàn và kiểm tra mối hàn.
  • Chọn mặt bích khi ống cỡ lớn, cần tháo bảo trì, hoặc nối với thiết bị có sẵn mặt bích.
  • Hai bích phải cùng tiêu chuẩn, cùng cỡ danh nghĩa và cùng cấp áp mới lắp vừa nhau.

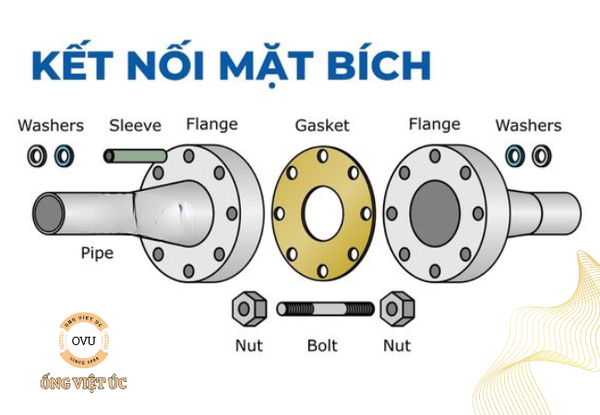

Kết nối mặt bích giữa hai đoạn ống bằng bu lông và gioăng

Kết nối mặt bích là gì và hoạt động thế nào

Vấn đề: nhiều người gọi chung mọi kiểu nối có bu lông là "nối bích", trong khi khớp nối nhanh, khớp nối mềm cũng có bu lông nhưng nguyên lý khác.

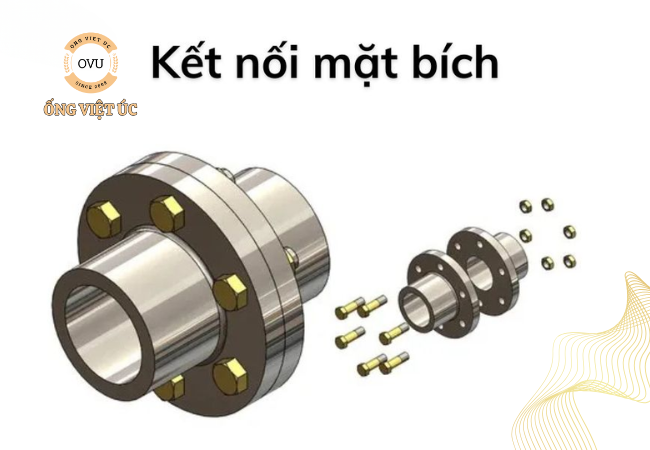

Giải thích: mặt bích là tấm vành gắn ở đầu ống hoặc thiết bị, có các lỗ bu lông xếp đều trên một vòng tròn. Hai mặt bích đặt đối diện, giữa là gioăng, tức tấm đệm làm kín. Khi siết bu lông, gioăng bị ép và chặn nước, khí hay dầu đi ra ngoài. Mô tả các kiểu bích có trong trang Flange; nguyên lý đệm làm kín có trong trang Gasket. Vai trò của mặt bích trong cả hệ thống được trình bày ở bài mặt bích trong hệ thống đường ống.

Giải pháp: khi nói "kết nối mặt bích", hiểu đúng là mối nối gồm đủ ba thành phần bích, gioăng, bu lông, và hai bích phải khớp nhau về tiêu chuẩn. Thiếu một trong ba hoặc bích không khớp là mối nối không đạt.

Nối ren: ưu và nhược điểm

Vấn đề: nối ren rẻ và nhanh, nên hay bị dùng cả ở chỗ không hợp như ống lớn, đường có rung.

Giải thích: nối ren là kiểu nối mà đầu ống có ren ngoài vặn vào phụ kiện có ren trong. Độ kín nhờ ren ăn khít cùng băng tan hoặc keo làm kín. Các hệ ren ống thông dụng được mô tả trong trang British Standard Pipe. Ren làm mỏng thành ống tại chỗ cắt ren, và mối ren chịu rung kém: lâu ngày ren có thể lỏng, băng tan bị đùn ra.

Giải pháp: dùng nối ren cho ống cỡ nhỏ trong nhà, đường ít rung, chỗ cần lắp nhanh. Không dùng ren làm mối nối chính ở ống lớn hay ở đầu máy bơm rung mạnh.

Nối hàn: ưu và nhược điểm

Vấn đề: nối hàn được coi là chắc nhất, nhưng chỗ nào cũng hàn thì sau này muốn thay van, thay bơm lại phải cắt ống.

Giải thích: với ống kim loại, nối hàn làm hai đầu ống liền thành một khối. Mối hàn đạt chuẩn rất kín, chịu áp và chịu rung tốt. Đổi lại, nó không tháo được; muốn sửa phải cắt và hàn lại. Thi công cần thợ có tay nghề, cần kiểm mối hàn, và khó làm ở chỗ có nguy cơ cháy nổ.

Giải pháp: hàn cho đoạn ống chạy thẳng dài không cần tháo. Ở hai đầu đoạn hàn, chỗ nối vào van, bơm, bồn, nên chuyển sang mặt bích để bảo trì được.

So sánh kết nối mặt bích với nối ren và nối hàn

Bảng so sánh ba kiểu nối

Tiêu chíMặt bíchNối renNối hàn
Tháo lắpTháo được nhiều lầnTháo được, dễ hỏng renKhông tháo được
Cỡ ống hợpVừa và lớnNhỏMọi cỡ, phổ biến cỡ vừa và lớn
Chịu rungTốt nếu siết đềuKémTốt
Thi côngCần căn đồng tâm, siết chéoNhanh, dụng cụ đơn giảnCần thợ hàn, kiểm mối hàn
Chi phí vật tưCao hơn do bích, bu lông, gioăngThấpThấp về vật tư, cao về công
Chỗ dùng điển hìnhĐầu bơm, van, bồn, ống mềm cỡ lớnỐng nước trong nhàTuyến ống thép dài

Các kiểu mặt bích hay gặp trong kết nối

Vấn đề: cùng là kết nối mặt bích nhưng cách bích gắn vào ống lại khác nhau, chọn sai kiểu thì hoặc không gắn được vào ống, hoặc mối nối yếu ở chân bích.

Giải thích: theo cách gắn vào đầu ống, có mấy kiểu thông dụng:

  • Bích hàn cổ là loại có phần cổ côn hàn đối đầu với ống, chuyển lực từ bích sang ống êm hơn, hay dùng ở đường áp cao hoặc nhiệt độ cao.
  • Bích phẳng hàn là loại lồng vào ống rồi hàn quanh, dễ căn, dùng nhiều ở đường áp vừa.
  • Bích lồng là loại không hàn vào ống mà tựa lên một vành hoặc đầu loe, xoay được, tiện khi cần căn lỗ bu lông.
  • Bích ren là loại vặn vào đầu ống có ren, dùng khi không hàn được tại chỗ.
  • Bích mù là tấm bích kín không có lỗ giữa, dùng để bịt đầu ống hoặc chừa sẵn chỗ mở rộng.

Giải pháp: chọn kiểu bích theo vật liệu ống, cách thi công tại hiện trường và cấp áp của tuyến. Với ống nhựa và ống mềm, đầu ống thường được gắn với bích bằng phụ kiện chuyển riêng, nên cần hỏi kỹ nhà cung cấp phụ kiện.

Chi phí trọn vòng đời của từng kiểu nối

Vấn đề: chỉ so giá vật tư lúc mua, nối ren và nối hàn luôn rẻ hơn mặt bích, nên nhiều công trình bỏ bích ở những chỗ đáng lẽ cần.

Giải thích: chi phí của một mối nối gồm vật tư, công lắp, và công tháo lắp mỗi lần bảo trì trong suốt thời gian dùng. Mối hàn rẻ lúc làm nhưng mỗi lần thay thiết bị phải cắt, hàn lại, kèm thời gian dừng máy. Mối ren rẻ nhưng tháo vài lần là ren mòn. Mối bích tốn hơn lúc đầu nhưng tháo nhanh, chỉ cần thay gioăng.

Giải pháp: với các điểm có lịch bảo trì, nhẩm số lần phải tháo trong vòng đời thiết bị. Điểm càng hay tháo thì mặt bích càng có lợi. Điểm gần như không bao giờ tháo thì giữ hàn hoặc ren theo cỡ ống.

Khi nào nên chọn kết nối mặt bích

Vấn đề: thiết kế chọn sai kiểu nối thì hoặc tốn kém không cần thiết, hoặc mỗi lần bảo trì phải cắt ống.

Giải thích: kết nối mặt bích có lợi nhất ở bốn trường hợp: ống cỡ lớn khó cắt ren; điểm nối vào thiết bị có sẵn bích như máy bơm, van, đồng hồ. Hai trường hợp còn lại là đoạn cần tháo định kỳ để vệ sinh hoặc thay, và chỗ nối giữa hai vật liệu khác nhau, như ống mềm với ống thép.

Giải pháp: liệt kê các điểm cần tháo trong vòng đời hệ thống, đặt mặt bích ở đó. Các điểm còn lại cân nhắc hàn hoặc ren theo cỡ ống.

Hai bích phải khớp nhau như thế nào

Vấn đề: mua bích rời theo "cỡ ống" rồi mới thấy lỗ bu lông không trùng với bích của máy bơm.

Giải thích: mỗi tiêu chuẩn mặt bích quy định đường kính ngoài, vòng tâm lỗ, số lỗ và cỡ bu lông riêng. Hai bích cùng cỡ ống nhưng khác tiêu chuẩn, hoặc khác cấp áp, thường không lắp vừa. Cách đọc ký hiệu cỡ và cấp áp có trong bài tiêu chuẩn mặt bích DN PN.

Giải pháp: đọc ký hiệu in trên bích có sẵn của thiết bị, hoặc đo đường kính ngoài, vòng tâm lỗ và đếm số lỗ. Mua bích đối diện theo đúng các thông số đó.

Kết nối mặt bích với ống mềm cỡ lớn

Vấn đề: máy bơm bùn, bơm cát có cổ hút, cổ xả lắp bích. Ống mềm cỡ lớn nối vào đây phải chịu rung, chịu kéo và phải tháo được khi dời máy.

Giải thích: ống cao su bố thép cỡ lớn, còn gọi là ống rồng, có thành dày với lớp bố thép, đủ cứng để không bẹp khi hút. Đầu ống được lắp mặt bích để bắt vào cổ máy hoặc vào ống thép. Vì máy hay phải dời chỗ, mối bích cho phép tháo nhanh mà không phá đầu ống.

Giải pháp: chọn ống cao su bố thép theo lòng ống bằng cổ máy. Ống rồng Ống Việt Úc là loại đầu đỏ, giao ống trần; mặt bích, bu lông và gioăng do bên mua chuẩn bị theo cổ máy. Ví dụ ống rồng phi 100 cây 6 m có lòng 100 mm, thành 27 mm, độ chịu tải 30 bar, nặng khoảng 42 kg một cây.

Đầu ống rồng phi 100 giao trần, chưa lắp mặt bích

Ví dụ: máy bơm cát có cổ 4 inch. Quy đổi 4 × 25,4 = 101,6 mm, nên chọn ống rồng phi 100 và cặp bích theo đúng bích trên cổ máy.

Lỗi hay gặp khi làm kết nối mặt bích

  • Hai bích khác tiêu chuẩn hoặc khác cấp áp, phải khoan lại lỗ.
  • Gioăng lệch tâm, lấn vào lòng ống, cản dòng và mau hỏng.
  • Siết bu lông vòng quanh theo một chiều, mối bích bị vênh.
  • Hai đầu ống không đồng tâm, dùng bu lông kéo cho khớp, sinh ứng suất.
  • Dùng lại gioăng cũ đã chai sau khi tháo.

Các bước căn chỉnh, siết và kiểm tra có trong bài lắp đặt và bảo trì mặt bích.

Câu hỏi thường gặp

Kết nối mặt bích có kín bằng nối hàn không?

Mối bích lắp đúng, gioăng đúng loại và siết đều thì kín. Tuy vậy mối hàn đạt chuẩn vẫn là kiểu nối liền khối, ít điểm rò tiềm ẩn hơn.

Có cần thay gioăng mỗi lần tháo bích?

Nên thay. Gioăng đã ép thường biến dạng, dùng lại dễ rò.

Nối ren dùng được cho ống lớn không?

Ít dùng. Ống lớn cắt ren khó, mối ren chịu rung kém; thường dùng mặt bích hoặc hàn.

Ống rồng của Ống Việt Úc có sẵn mặt bích không?

Không. Ống giao trần theo cây, bên mua tự chuẩn bị mặt bích theo cổ máy. Hỏi cỡ ống, gọi 0843.490.333 hoặc 0888 022 656.
