Mặt bích là một phụ kiện quan trọng trong hệ thống đường ống, giúp kết nối các đoạn ống, thiết bị và van một cách chắc chắn, đảm bảo độ kín khít và dễ dàng tháo lắp khi cần bảo trì. Với nhiều loại khác nhau như mặt bích hàn cổ, mặt bích trượt, mặt bích ren hay mặt bích mù, sản phẩm này được ứng dụng rộng rãi trong các ngành công nghiệp như dầu khí, cấp thoát nước và hóa chất. Vậy mặt bích có cấu tạo như thế nào, phân loại ra sao và làm thế nào để lựa chọn mặt bích phù hợp? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây của Ống Việt Úc.
1. Mặt bích là gì?
Mặt bích là một phụ kiện quan trọng trong hệ thống đường ống, giúp kết nối các đoạn ống, van, bơm và các thiết bị khác lại với nhau. Nhờ thiết kế đặc biệt với lỗ bu lông xung quanh, mặt bích tạo ra sự kết nối chắc chắn và có thể tháo lắp dễ dàng khi cần bảo trì hoặc thay thế thiết bị. Ngoài ra, mặt bích còn giúp đảm bảo độ kín, giảm thiểu nguy cơ rò rỉ chất lỏng hoặc khí trong hệ thống đường ống.
Mặt bích được ứng dụng rộng rãi trong nhiều ngành công nghiệp như dầu khí, hóa chất, cấp thoát nước, chế biến thực phẩm và nhiều lĩnh vực khác. Tùy vào từng môi trường làm việc, người ta sẽ lựa chọn loại mặt bích có chất liệu, kiểu dáng và tiêu chuẩn phù hợp để đảm bảo hiệu suất và tuổi thọ của hệ thống.

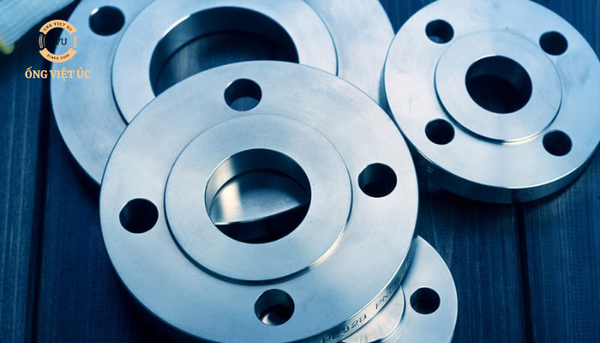

Hình ảnh: Mặt Bích Thông Dụng
2. Cấu tạo của mặt bích
Các bộ phận chính của mặt bích: Mặt bích có cấu trúc đơn giản nhưng đóng vai trò quan trọng trong việc kết nối các thiết bị. Các bộ phận chính của mặt bích bao gồm:
Vành bích: Là phần hình tròn hoặc vuông, có lỗ bu lông xung quanh, giúp liên kết các ống với nhau.
Lỗ bu lông: Được bố trí đều quanh vành bích, giúp cố định mặt bích với các thiết bị khác bằng bu lông và đai ốc.
Mặt tiếp xúc: Có thể là dạng phẳng hoặc có rãnh để lắp thêm gioăng làm kín, giúp tăng độ kín khít giữa các mặt bích.
Chất liệu phổ biến để sản xuất mặt bích: Tùy vào môi trường làm việc và yêu cầu kỹ thuật, mặt bích có thể được sản xuất từ nhiều loại vật liệu khác nhau, bao gồm:
Thép carbon: Được sử dụng phổ biến trong các hệ thống công nghiệp nhờ độ bền cao và khả năng chịu lực tốt.
Inox (thép không gỉ): Chịu ăn mòn tốt, thích hợp cho ngành thực phẩm, dược phẩm và môi trường có độ ẩm cao.
Gang: Thường dùng trong hệ thống cấp thoát nước nhờ khả năng chịu lực và chịu áp suất tốt.
Nhựa PVC hoặc PP: Được sử dụng trong hệ thống nước sạch hoặc hóa chất nhẹ do tính trơ hóa học cao.
Đồng: Ít phổ biến hơn nhưng có độ bền cao và chống ăn mòn tốt, thường dùng trong ngành điện lạnh.
>>>>Xem thêm: Dây ống nhựa là gì? Ứng dụng và đặc điểm nổi bật

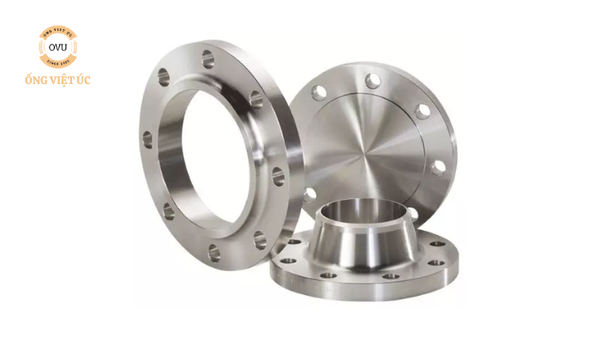

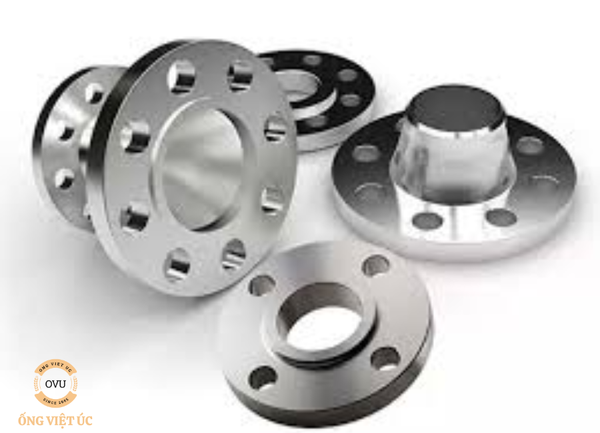

Hình ảnh: Các loại mặt bích phổ biến
Tiêu chuẩn sản xuất và đánh giá chất lượng mặt bích: Mặt bích được sản xuất theo nhiều tiêu chuẩn khác nhau, mỗi tiêu chuẩn có đặc điểm riêng về kích thước, áp suất và khả năng chịu tải. Một số tiêu chuẩn phổ biến bao gồm:
- JIS (Nhật Bản): Dùng cho các hệ thống đường ống có áp suất trung bình và thấp.
- ANSI (Mỹ): Tiêu chuẩn phổ biến trong ngành công nghiệp dầu khí và năng lượng.
- DIN (Đức): Thường được sử dụng trong các hệ thống cấp nước và xử lý hóa chất.
- BS (Anh Quốc): Phù hợp với các hệ thống đường ống lớn trong công nghiệp nặng.
3. Phân loại mặt bích
3.1 Phân loại theo cấu tạo
Mặt bích hàn cổ (Weld Neck Flange): Mặt bích hàn cổ có phần cổ dài, giúp phân bố đều ứng suất và chịu áp lực cao. Loại mặt bích này thích hợp cho các hệ thống có áp suất và nhiệt độ cao như đường ống hơi nước, dầu khí.
Mặt bích trượt (Slip On Flange): Mặt bích trượt có thiết kế đơn giản, dễ lắp đặt do có đường kính trong lớn hơn đường kính ống. Tuy nhiên, khả năng chịu áp suất không cao bằng mặt bích hàn cổ.
Mặt bích hàn bọc đúc (Socket Weld Flange): Loại mặt bích này có rãnh ở mặt trong, giúp hàn ống vào mà không ảnh hưởng đến dòng chảy. Nó thường được sử dụng cho các hệ thống có áp suất trung bình và cao.
Mặt bích ren (Threaded Flange): Mặt bích ren không cần hàn mà được kết nối bằng ren với ống, giúp dễ dàng tháo lắp. Nó thích hợp cho các hệ thống áp suất thấp hoặc nơi có nguy cơ cháy nổ cao.
Mặt bích mù (Blind Flange): Loại mặt bích này không có lỗ ở giữa, được dùng để bịt đầu ống hoặc thiết bị. Mặt bích mù giúp dễ dàng kiểm tra và bảo trì hệ thống.
Mặt bích lồng (Lap Joint Flange): Mặt bích lồng có thể di chuyển tự do quanh ống, giúp dễ dàng lắp đặt và điều chỉnh vị trí. Nó thường kết hợp với đầu hàn lồng để đảm bảo độ kín khít.
>>>>Xem thêm: Ống bơm nước cao su là gì? Đặc điểm và ứng dụng trong thực tế
Hình ảnh: Ống Cao Su Bố Thép kết hợp mặt bích
3.2 Phân loại theo chất liệu
Mặt bích thép: Mặt bích thép có độ bền cao, chịu được áp suất và nhiệt độ lớn, phù hợp với các ngành công nghiệp nặng như dầu khí, hóa chất, và sản xuất năng lượng.
Mặt bích inox: Mặt bích inox có khả năng chống ăn mòn cao, thích hợp cho các môi trường ẩm ướt hoặc có hóa chất. Nó thường được sử dụng trong ngành thực phẩm, dược phẩm và xử lý nước thải.
Mặt bích nhựa: Mặt bích nhựa (PVC, PP) có trọng lượng nhẹ, chống ăn mòn tốt và không bị ảnh hưởng bởi hóa chất nhẹ. Loại mặt bích này chủ yếu được sử dụng trong hệ thống cấp nước sạch và dẫn hóa chất không ăn mòn mạnh.
Mặt bích gang: Mặt bích gang có khả năng chịu áp suất cao và được ứng dụng nhiều trong ngành cấp thoát nước. Tuy nhiên, nó có trọng lượng nặng hơn so với các loại mặt bích khác.
Mặt bích đồng: Mặt bích đồng ít được sử dụng rộng rãi nhưng có độ bền cao, chống ăn mòn tốt, thường thấy trong hệ thống đường ống nước nóng hoặc điện lạnh.
>>>>Xem thêm: Tìm hiểu về các loại ống nhựa PVC chịu nhiệt tại Ống Việt Úc
Xe Ống Cao Su Bố Thép 40 tấn của Ống Việt Úc
4. Công dụng của mặt bích khi kết hợp với ống cao su bố thép
Ống cao su bố thép, còn gọi là ống rồng hoặc ống sùng có xương, là loại ống linh hoạt được gia cố bằng lớp bố thép bên trong, giúp chịu áp suất cao, chống mài mòn và phù hợp với môi trường khắc nghiệt. Khi kết hợp với mặt bích, sự kết nối này mang lại nhiều lợi ích vượt trội, tăng cường hiệu suất hệ thống đường ống. Dưới đây là một số công dụng chính khi kết hợp Mặt Bích và Ống Cao SU Bố Thép:
- Giảm rung lắc và chấn động: Mặt bích kết hợp với ống cao su bố thép tạo thành khớp nối mềm, hấp thụ rung động từ máy móc như bơm pittong hoặc máy nén, giúp giảm tiếng ồn, sốc và tăng tuổi thọ toàn hệ thống đường ống. Điều này đặc biệt hữu ích trong các hệ thống công nghiệp nặng, nơi rung động có thể gây nứt vỡ hoặc lệch trục.
- Chống ăn mòn và mài mòn: Mặt bích (thường làm từ inox hoặc thép carbon) kết nối chắc chắn với ống cao su bố thép, giúp hệ thống chịu được hóa chất, nước mặn hoặc chất lỏng ăn mòn. Lớp cao su linh hoạt kết hợp với mặt bích tạo độ kín khít cao, giảm rò rỉ và kéo dài tuổi thọ.
- Dễ dàng lắp đặt và bảo trì: Với thiết kế mặt bích hàn cổ hoặc trượt, việc kết nối ống cao su bố thép trở nên đơn giản, cho phép giãn nở, co rút và bù lệch trục mà không cần hàn phức tạp. Điều này giúp tháo lắp nhanh chóng khi bảo dưỡng, đặc biệt ở các vị trí khó tiếp cận.
- Tăng khả năng chịu áp suất và lực: Ống cao su bố thép có thể chịu tải lên đến 30Bar, và khi gắn mặt bích hai đầu, hệ thống trở nên chắc chắn hơn, phù hợp cho việc bơm hút chất lỏng nặng như cát, bùn hoặc khoáng sản.
Tổng thể, sự kết hợp này không chỉ đảm bảo độ an toàn mà còn tối ưu hóa chi phí vận hành trong các ngành công nghiệp.
Xe Ống Cao Su Bố Thép 30 tấn của Ống Việt Úc
>>>>Xem thêm: Ống cao su bố thép phi 100mm Ống Uiệt Úc
5. So sánh ống cao su bố thép có mặt bích và không có mặt bích
Dựa trên cấu tạo và ứng dụng thực tế, ống cao su bố thép (hay ống rồng) có thể được sử dụng với hoặc không có mặt bích ở hai đầu. Mặt bích giúp tăng cường khả năng kết nối, nhưng cũng ảnh hưởng đến tính linh hoạt và chi phí. Dưới đây là bảng so sánh chi tiết về chức năng, cách dùng, ưu điểm và nhược điểm của hai loại này, giúp bạn dễ dàng lựa chọn phù hợp với nhu cầu hệ thống đường ống.
| Tiêu chí | Ống cao su bố thép có mặt bích | Ống cao su bố thép không có mặt bích |
|---|---|---|
| Chức năng chính | - Kết nối chắc chắn với các đoạn ống, van hoặc thiết bị khác, đảm bảo độ kín khít cao và chịu áp suất lớn (lên đến 30Bar). - Hấp thụ rung động, giảm mài mòn và chống rò rỉ trong hệ thống cố định. - Phù hợp cho vận chuyển chất lỏng nặng như bùn, cát hoặc hóa chất. | - Cung cấp tính linh hoạt cao, dùng để dẫn chất lỏng linh hoạt, uốn cong dễ dàng mà không cần kết nối cứng. - Chịu mài mòn và áp suất trung bình, tập trung vào tính di động. |
| Cách dùng | - Gắn mặt bích (thường là loại hàn cổ hoặc trượt) vào hai đầu ống, sau đó cố định bằng bu lông với các thiết bị khác. - Sử dụng trong hệ thống cố định như máy bơm công nghiệp, cần tháo lắp định kỳ để bảo trì. | - Kết nối bằng kẹp, ren hoặc khớp nối nhanh (không cần hàn hoặc bu lông phức tạp). - Dễ dàng uốn cong, cuộn lại để di chuyển, phù hợp cho ứng dụng tạm thời hoặc địa hình phức tạp. |
| Ưu điểm | - Độ bền cao, chịu lực va đập và áp suất lớn nhờ lớp bố thép và mặt bích gia cố. - Dễ bảo trì, tháo lắp nhanh mà không làm gián đoạn hệ thống. - Tăng độ an toàn, giảm rủi ro rò rỉ ở môi trường khắc nghiệt như dầu khí hoặc hóa chất. | - Tính linh hoạt vượt trội, dễ uốn cong và xoắn mà không bị gãy. - Trọng lượng nhẹ, chi phí thấp hơn, dễ vận chuyển và lắp đặt ở không gian hẹp. - Phù hợp cho ứng dụng di động như tưới tiêu nông nghiệp hoặc xây dựng tạm thời. |
| Nhược điểm | - Trọng lượng nặng hơn do mặt bích, giảm tính linh hoạt và khó uốn cong. - Chi phí sản xuất và lắp đặt cao hơn, cần công cụ chuyên dụng để gắn mặt bích. - Không phù hợp cho hệ thống cần di chuyển thường xuyên. | - Độ kín khít thấp hơn nếu kết nối không đúng cách, dễ rò rỉ ở áp suất cao. - Chịu lực kém hơn ở môi trường cố định, có thể bị mài mòn nhanh nếu không gia cố. - Khó tích hợp vào hệ thống lớn mà không cần phụ kiện bổ sung. |
Xem thêm: Ống cao su bố thép phi 350mm Ống Việt Úc
6. Những lưu ý khi lựa chọn ống cao su bố thép có mặt bích
Khi lựa chọn ống cao su bố thép có mặt bích (hay còn gọi là ống rồng có mặt bích) để sử dụng trong các hệ thống đường ống, cần cân nhắc kỹ lưỡng các yếu tố sau để đảm bảo hiệu suất, độ bền và an toàn cho hệ thống. Dưới đây là những lưu ý quan trọng:
6.1. Xác định yêu cầu về áp suất và nhiệt độ
Áp suất làm việc: Ống cao su bố thép có mặt bích thường chịu được áp suất cao (lên đến 30Bar), nhưng cần kiểm tra thông số kỹ thuật cụ thể để đảm bảo phù hợp với áp suất vận hành của hệ thống. Chọn ống và mặt bích có định mức áp suất cao hơn mức tối đa dự kiến để đảm bảo an toàn.
Nhiệt độ môi trường và chất lỏng: Cao su có thể bị ảnh hưởng bởi nhiệt độ cao hoặc thấp. Xác định nhiệt độ chất lỏng (nước, dầu, hóa chất) và môi trường xung quanh để chọn loại cao su (như EPDM, NBR hoặc SBR) và chất liệu mặt bích (inox, thép carbon) phù hợp.

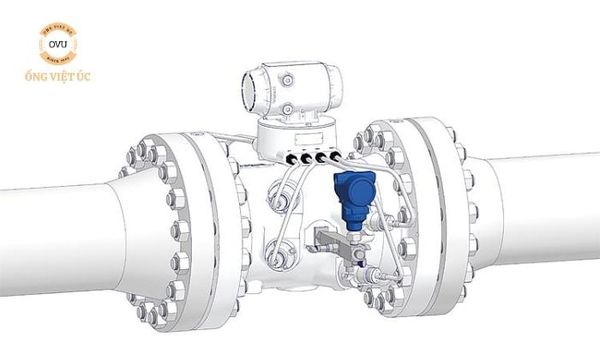

Mặt Bích Trong Hệ Thống Ống Nước
6.2. Lựa chọn chất liệu phù hợp
Chất liệu ống: Cao su bố thép cần có lớp cao su bên trong chịu được chất lỏng vận chuyển (ví dụ: NBR cho dầu, EPDM cho nước hoặc hóa chất nhẹ). Lớp bố thép phải đảm bảo độ bền và chống mài mòn.
Chất liệu mặt bích: Tùy môi trường, chọn mặt bích inox (chống ăn mòn, dùng trong thực phẩm, hóa chất), thép carbon (bền, chịu lực tốt trong dầu khí) hoặc gang (phù hợp với cấp thoát nước). Đảm bảo chất liệu mặt bích tương thích với ống và môi trường để tránh ăn mòn điện hóa.
6.3. Kích thước và tiêu chuẩn mặt bích
Kích thước ống và mặt bích: Đảm bảo đường kính trong của ống (thường từ 100mm đến 300mm) và mặt bích khớp với đường ống hoặc thiết bị kết nối. Kiểm tra số lượng và kích thước lỗ bu lông trên mặt bích để đảm bảo tương thích.
Tiêu chuẩn mặt bích: Lựa chọn mặt bích theo tiêu chuẩn phù hợp như JIS (Nhật Bản), ANSI (Mỹ), DIN (Đức) hoặc BS (Anh), tùy thuộc vào hệ thống và khu vực sử dụng. Tiêu chuẩn phải đồng nhất với các thiết bị khác trong hệ thống để đảm bảo kết nối chính xác.
6.4. Kiểm tra khả năng chịu lực và rung động
Ống cao su bố thép có mặt bích thường được dùng trong các hệ thống có rung động mạnh (như máy bơm, máy nén). Đảm bảo ống có khả năng hấp thụ rung động tốt và mặt bích được gia cố chắc chắn để tránh nứt gãy hoặc lệch trục.
Xem xét độ dài ống (thường 4-8m) để đảm bảo khả năng bù giãn nở nhiệt hoặc chuyển động của hệ thống.

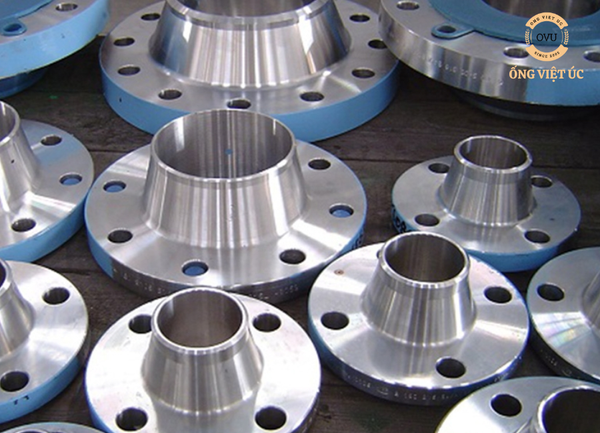

Mặt Bích Trong Hệ Thống Ống Nước
6.5. Độ kín khít và gioăng làm kín
Kiểm tra mặt tiếp xúc của mặt bích (phẳng hoặc có rãnh) và chọn gioăng phù hợp (cao su, PTFE, hoặc kim loại) để đảm bảo độ kín khít, tránh rò rỉ chất lỏng hoặc khí, đặc biệt trong môi trường hóa chất hoặc áp suất cao.
Đảm bảo gioăng có khả năng chống chịu hóa chất và nhiệt độ tương ứng với điều kiện vận hành.
>>>>Xem Thêm: Ống Cao Su Bố Vải Ống Việt Úc
6. Kết Luận
Mặt bích và ống cao su bố thép (ống rồng) là sự kết hợp hoàn hảo, mang lại độ bền, an toàn và hiệu quả cho hệ thống đường ống trong nhiều ngành công nghiệp. Việc lựa chọn sản phẩm phù hợp không chỉ giúp tối ưu hóa vận hành mà còn giảm thiểu rủi ro và chi phí bảo trì lâu dài. Nếu bạn đang tìm kiếm ống rồng chất lượng cao từ Ống Việt Úc, hãy liên hệ ngay hôm nay để được tư vấn miễn phí và đặt hàng! Với đội ngũ chuyên gia sẵn sàng hỗ trợ, chúng tôi cam kết mang đến sản phẩm tốt nhất cho dự án của bạn.
Ống Việt Úc là đơn vị phân phối Ống cao su bố thép không có mặt bích, sản phẩm được thiết kế với lớp cao su đúc bên trong, gia cố bằng bố thép và bề mặt có gân chống trượt, làm cho nó trở thành lựa chọn lý tưởng cho nhiều lĩnh vực. Dưới đây là các ứng dụng thực tế phổ biến:
- Công nghiệp khai thác và xây dựng: Sử dụng để hút bùn, cát, sỏi, nước thải hoặc bơm bê tông tại các công trường, mỏ khai thác. Ống rồng chịu lực tốt, chống mài mòn cao, phù hợp cho máy bơm công suất lớn.
- Dầu khí và hóa chất: Dẫn dầu, khí, hóa chất ăn mòn trong các nhà máy tinh chế hoặc kho lưu trữ. Khả năng chịu nhiệt, áp suất và chống cháy giúp ống hoạt động ổn định ở môi trường khắc nghiệt.
- Thủy lợi và nông nghiệp: Dẫn nước tưới tiêu, hút nước từ ao hồ hoặc hệ thống thủy lợi. Ống linh hoạt, dễ di chuyển, chịu được thời tiết ngoài trời.
- Công nghiệp nặng và tàu thuyền: Vận chuyển xi măng, bột mịn hoặc sử dụng trên tàu biển để bơm nước ballast. Độ bền cao giúp ống chịu được va đập và áp lực liên tục.
Ống cao su bố thép từ Ống Việt Úc đặc biệt nổi bật với quy cách đa dạng (từ phi 100mm đến 300mm, dài 4-8m), đảm bảo chất lượng cao cho các nhu cầu trên
>>>Xem thêm: Ống cao su bố thép Ống Uiệt Úc
