Ống nhựa PVC được sử dụng phổ biến trong ngành điện nước nhờ vào những tính năng vượt trội mà sản phẩm mang lại. Trong quy cách ống nhựa PVC, những thông tin bạn cần biết như kích thước ống nhựa PVC là bao nhiêu hay phi là gì. Cùng tìm hiểu về các loại kích thước ống nhựa và những lưu ý khi chọn mua ống ngay sau đây.
1. Phi là gì?
Phi (kích thước) là thông số chỉ kích thước đường kính ngoài của đường ống. Đơn vị tính là mm.
Các kí hiệu của Phi:
Phi có ký hiệu viết hoa là Φ
Phi có ký hiệu viết thường là φ
Phi ký hiệu toán học là ϕ
Ví dụ:
Ống có phi 20 nghĩa là đường kính ngoài của ống là 20 mm
Ống có phi 32 nghĩa là đường kính ngoài của ống là 32 mm

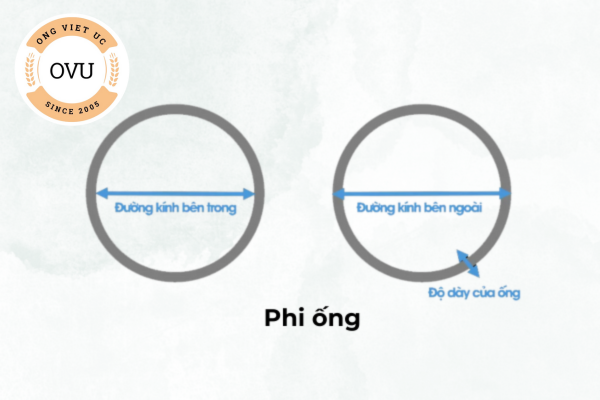

2. Cách đo phi ống nước
Đo phi của ống nước thực chất là quá trình đo kích thước bên ngoài của ống. Có 2 cách phổ biến để đo phi ống nước:
Sử dụng thước đo:
Thước kẻ: đặt thước kẻ vuông góc với đường kính ngoài của ống và đo độ dài của đường kính
Thước cặp: độ chính xác của thước cặp cao hơn so với thước kẻ. Đặt thước cặp vào hai mép đối diện của đường kính ngoài ống và đọc số đo
Thước đo chuyên dụng: các loại thước đo chuyên dụng cho ống nước cho phép đo phi ống một cách nhanh chóng và chính xác
Sử dụng bảng quy đổi:
Bạn có thể sử dụng bảng quy đổi để xác định phi ống nước dựa trên đường kính ngoài của ống. Các bảng quy đổi này thường có sẵn trên internet hoặc trong các tài liệu kỹ thuật chuyên ngành.
3. Các khái niệm về kích thước đường ống
Một số thuật ngữ liên quan đến kích thước ống PVC:
Chiều dày ống:
Được ký hiệu là T (Thickness), đại diện cho độ dày của đường ống. Tùy vào môi trường nhiệt độ và áp suất khác nhau, ống có cùng kích thước nhưng độ dày lại cần khác nhau.
Đường kính ngoài:
Ký hiệu là OD (Outside Diameter), chỉ đường kính mặt ngoài của ống. Kích thước này thường được sử dụng trong quá trình lắp ghép và kết nối các phụ kiện ống, cũng như tính toán và thiết kế các phụ kiện liên quan.
Đường kính trong:
Ký hiệu là ID (Inside Diameter), là đường kính mặt trong của ống. Thông số này thường được sử dụng để tính toán lưu lượng dòng chất, tốc độ chảy và áp lực của dòng chảy tác động lên mặt trong của ống.
4. Các kích thước ống nhựa PVC
Các loại kích thước ống PVC khá đa dạng, mỗi kích cỡ lại có tiêu chuẩn kỹ thuật khác nhau tương ứng với từng mục đích sử dụng.
4.1. Kích thước ống PVC theo hệ Mét
Kích thước ống PVC hệ mét sử dụng rộng rãi tại Việt Nam có đường kính từ 20 - 630mm với các tiêu chuẩn: ISO 1452, ISO 4422,…
Kích thước | Đường kính ngoài | Chiều dài khớp nối | Độ dày thành ống | Chiều dài ống | ||||||||
DN | OD | l | ln | PN 4 | PN 5 | PN 6 | PN 8 | PN 10 | PN 12,5 | PN 16 |
|
|
mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | m | m |
20 | 20,0 | 20 | – | – | – | – | – | 1,0 | 1,2 | 1,5 | 4,0 | 6,0 |
25 | 25,0 | 25 | – | – | – | – | 1,0 | 1,2 | 1,5 | – | 4,0 | 6,0 |
32 | 32,0 | 30 | – | – | – | 1,0 | 1,3 | 1,6 | – | – | 4,0 | 6,0 |
40 | 40,0 | 35 | – | 1,0 | – | 1,2 | – | 1,9 | – | – | 4,0 | 6,0 |
50 | 50,0 | 41 | – | 1,0 | – | 1,5 | – | 2,4 | – | – | 4,0 | 6,0 |
63 | 63,0 | 50 | 103 | 1,3 | – | 1,9 | – | 3,0 | – | – | 4,0 | 6,0 |
75 | 75,0 | 60 | 105 | 1,5 | – | 2,2 | – | 3,6 | – | – | 4,0 | 6,0 |
90 | 90,0 | 72 | 115 | 1,8 | – | 2,7 | – | 4,3 | – | – | 4,0 | 6,0 |
110 | 110,0 | 88 | 118 | – | 2,2 | – | 3,4 | – | 5,3 | – | 4,0 | 6,0 |
125 | 125,0 | 100 | 128 | – | 2,5 | – | 3,9 | – | 6,0 | – | 4,0 | 6,0 |
140 | 140,0 | 112 | 128 | – | 2,8 | – | 4,3 | – | 6,7 | – | 4,0 | 6,0 |
160 | 160,0 | 128 | 137 | – | 3,2 | – | 4,9 | – | 7,7 | – | 4,0 | 6,0 |
180 | 180,0 | 144 | 146 | – | 3,6 | – | 5,5 | – | 8,6 | – | 4,0 | 6,0 |
200 | 200,0 | 160 | 147 | – | 4,0 | – | 6,2 | – | 9,6 | – | 4,0 | 6,0 |
225 | 225,0 | 180 | 158 | – | 4,5 | – | 6,9 | – | 10,8 | – | 4,0 | 6,0 |
250 | 250,0 | 200 | 165 | – | 5,0 | – | 7,7 | – | 11,9 | – | 4,0 | 6,0 |
280 | 280,0 | 224 | 172 | – | 5,5 | – | 8,6 | – | 13,4 | – | 4,0 | 6,0 |
315 | 315,0 | 252 | 193 | – | 6,2 | – | 9,7 | – | 15,0 | – | 4,0 | 6,0 |
355 | 355,0 | 284 | 206 | – | 7,0 | – | 10,9 | – | 16,9 | – | 4,0 | 6,0 |
400 | 400,0 | 320 | 218 | – | 7,9 | – | 12,3 | – | 19,1 | – | 4,0 | 6,0 |
450 | 450,0 | – | 235 | – | – |
| 13,8 | – | 21,5 | – | 4,0 | 6,0 |
500 | 500,0 | – | 255 | – | – |
| 15,3 | – | 23,9 | – | 4,0 | 6,0 |
560 | 560,0 | – | 273 | – | – |
| 17,2 | – | 26,7 | – | 4,0 | 6,0 |
630 | 630,0 | – | 295 | – | – |
| 19,3 | – | 30,0 | – | 4,0 | 6,0 |
4.2 Kích thước ống PVC theo hệ INCH
Kích thước ống PVC theo hệ INCH có đường kính từ 0.5 - 4 Inch phù hợp với các tiêu chuẩn: ISO 1452, BS 3505,…
Danh nghĩa | Đường kính ngoài | Chiều dài khớp nối | Độ dày thành ống | Chiều dài ống | |||||||
DN | OD | L | PN 3 | PN 5 | PN 6 | PN 9 | PN 12 | PN 15 |
|
| |
mm | Inch | mm | mm | mm | mm | mm | mm | mm | mm | m | m |
15 | 1/2 | 21,4 | 30 | – | – | – | – | – | 1,6 | 4,0 | 6,0 |
20 | 3/4 | 26,8 | 35 | – | – | – | – | 1,8 | – | 4,0 | 6,0 |
25 | 1 | 33,6 | 40 | – | – | – | – | 2,0 | – | 4,0 | 6,0 |
32 | 1 1/4 | 42,3 | 44 | – | – | – | 2,1 | – | – | 4,0 | 6,0 |
40 | 1 1/2 | 48,3 | 55 | – | – | – | 2,4 | – | – | 4,0 | 6,0 |
50 | 2 | 60,3 | 63 | – | – | 2,0 | 2,8 | – | – | 4,0 | 6,0 |
80 | 3 | 88,9 | 64 | 1,7 | – | 2,9 | 3,8 | – | – | 4,0 | 6,0 |
100 | 4 | 114,3 | 100 | – | 3,2 | 3,8 | 4,9 | – | – | 4,0 | 6,0 |
4.3 Kích thước ống nhựa PVC theo hệ CIOD
Kích thước ống nhựa PVC theo hệ CIOD có đường kính ngoài theo ống gang và phụ tùng ống gang. Kích thước ống nhựa PVC theo hệ CIOD có 3 kích thước là 100mm, 150mm và 200mm, phù hợp các tiêu chuẩn AS/NZS 1477, ISO 2531,…
Kích thước | Đường kính ngoài | Chiều dài khớp nối | Độ dày thành ống | Chiều dài ống | ||
DN | OD | L | Lb | PN 10 | PN 12 |
|
mm | mm | mm | mm | mm | m | m |
121,9 | 100 | 117 | – | 6,7 | 4,0 | 6.0 |
177,3 | 125 | 130 | – | 9,7 | 4,0 | 6.0 |
222,0 | 150 | 180 | 9,7 | 11,4 | 4,0 | 6.0 |
5. Những lưu ý khi chọn ống nhựa PVC
Việc chọn mua ống nhựa PVC cần phải phù hợp với nhu cầu sử dụng cụ thể. Dưới đây là một số điểm quan trọng bạn nên lưu ý khi chọn ống nhựa PVC:
Chọn đúng kích thước: đảm bảo chọn kích thước phù hợp để tránh thiếu hụt về chiều dài hoặc chọn đường kính không tương thích
Xác định mục đích sử dụng: tùy thuộc vào mục đích sử dụng mà chọn loại ống nhựa phù hợp để đảm bảo hiệu quả và độ bền
Tuân thủ các yêu cầu kỹ thuật: khi thi công và lắp đặt, phải tuân thủ nghiêm ngặt các yêu cầu kỹ thuật để đảm bảo an toàn và hiệu quả.
Chọn sản phẩm uy tín, chất lượng: luôn chọn mua những sản phẩm ống nhựa có thương hiệu, đảm bảo chất lượng
Qua bài viết trên, hy vọng bạn đã nắm rõ khái niệm phi là gì cũng như các loại kích thước ống nhựa và những lưu ý khi chọn mua ống. Mọi thắc mắc cần giải đáp vui lòng liên hệ với Ống Việt Úc.
