Trong thực tế thi công và vận hành hệ thống đường ống, nhiều kỹ sư hoặc chủ đầu tư thường chọn mặt bích dựa trên kinh nghiệm cá nhân hoặc cảm tính, dẫn đến sai sót về kích thước hoặc khả năng chịu áp lực. Những lỗi này có thể gây rò rỉ, giảm tuổi thọ hệ thống hoặc thậm chí sự cố nghiêm trọng, ảnh hưởng đến an toàn và chi phí sửa chữa.
Hai thông số quan trọng nhất trên mặt bích chính là DN và PN – đây là nền tảng của tiêu chuẩn mặt bích DN PN. DN giúp xác định kích thước phù hợp, còn PN đảm bảo khả năng chịu lực. Hiểu đúng DN PN là gì không chỉ giúp tránh sai lầm mà còn đảm bảo hệ thống đường ống hoạt động ổn định, an toàn và bền bỉ trong thời gian dài. Bài viết này, Ống Việt Úc sẽ giải thích chi tiết, kèm cách đọc và hướng dẫn chọn đúng để áp dụng hiệu quả.
1. Tiêu chuẩn mặt bích DN – PN là gì?
Tiêu chuẩn mặt bích DN PN là hệ thống ký hiệu quốc tế phổ biến ở châu Âu và Việt Nam, dựa trên các chuẩn như DIN, BS hoặc EN 1092, quy định kích thước và khả năng chịu áp lực của mặt bích. Đây là hai thông số cơ bản giúp mặt bích tương thích với ống, van và thiết bị khác trong hệ thống.
DN (Diameter Nominal) là đường kính danh nghĩa, biểu thị kích thước gần đúng của lỗ trong mặt bích, tính bằng milimet. Nó không phải đường kính thực tế chính xác mà là giá trị chuẩn hóa để dễ dàng ghép nối giữa các nhà sản xuất khác nhau.
PN (Pressure Nominal) là áp suất danh nghĩa, chỉ mức áp lực tối đa mà mặt bích chịu được ở nhiệt độ tham chiếu (thường 20°C), đơn vị bar. Ví dụ, PN16 nghĩa là chịu được khoảng 16 bar ở điều kiện tiêu chuẩn.
Vai trò của DN – PN rất quan trọng trong thiết kế hệ thống đường ống: DN đảm bảo khớp nối chính xác về kích thước, tránh lệch lạc khi lắp đặt; PN bảo vệ hệ thống khỏi quá tải áp suất, giảm nguy cơ nứt vỡ. Khi kết hợp đúng, tiêu chuẩn mặt bích DN PN giúp toàn bộ mạng lưới vận hành hiệu quả, từ cấp nước dân dụng đến công nghiệp nặng.
>>> Xem thêm: Mặt bích là gì? Cấu tạo, phân loại và ứng dụng trong thực tế

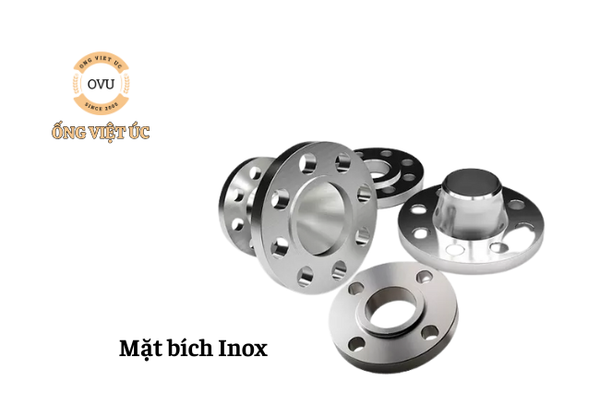

2. DN trên mặt bích có ý nghĩa gì?
DN biểu thị kích thước danh nghĩa của đường ống, giúp xác định mặt bích phù hợp với đường kính lỗ thông hơi hoặc lưu chất. Đây là giá trị chuẩn hóa, không phải đo trực tiếp mà dựa trên tiêu chuẩn để đảm bảo tính tương thích toàn cầu.
Mối liên hệ giữa DN và đường kính thực tế khá gần nhưng không tuyệt đối, vì DN là giá trị làm tròn để dễ sản xuất. Ví dụ, DN50 thường tương ứng đường kính trong khoảng 50-60mm tùy vật liệu và chuẩn cụ thể, nhưng đường kính ngoài mặt bích lớn hơn để chứa lỗ bulong.
Các cấp DN phổ biến hiện nay bao gồm DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN150, DN200, DN250, DN300 và lớn hơn cho hệ thống công nghiệp. Những kích thước nhỏ thường dùng dân dụng, còn lớn hơn dành cho đường ống chính.
Lưu ý khi chọn mặt bích theo DN: Phải khớp chính xác với đường kính ống để tránh rò rỉ hoặc lắp đặt khó khăn. Không nên chọn DN lớn hơn cần thiết vì tăng chi phí và trọng lượng không cần thiết
>>> Xem thêm: Tiêu chuẩn kỹ thuật mặt bích: Kích thước, vật liệu, áp lực

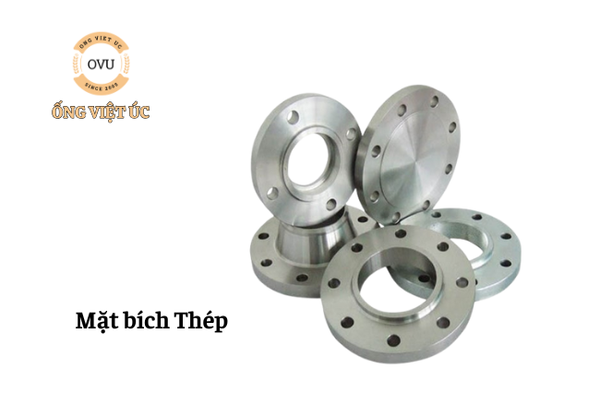

3. PN trên mặt bích thể hiện điều gì?
PN phản ánh khả năng chịu áp lực của mặt bích, là chỉ số quyết định mức tải tối đa mà phụ kiện có thể chịu mà không biến dạng hoặc hỏng hóc. Đây là giá trị danh nghĩa ở nhiệt độ phòng, giúp kỹ sư tính toán an toàn cho hệ thống.
Các mức PN thông dụng bao gồm PN6 (áp lực thấp), PN10, PN16 (phổ biến nhất), PN25, PN40 và cao hơn cho ứng dụng đặc biệt. PN10-16 thường dùng cho nước sạch hoặc khí nén thông thường, trong khi PN25+ dành cho hóa chất hoặc hơi nóng.
Ảnh hưởng của nhiệt độ và môi trường đến chỉ số PN rất lớn: Khi nhiệt độ tăng, khả năng chịu áp giảm (ví dụ PN16 ở 100°C chỉ tương đương PN10 ở 20°C). Môi trường ăn mòn như axit cũng làm yếu vật liệu, đòi hỏi chọn PN cao hơn hoặc vật liệu đặc biệt như inox.
Rủi ro khi chọn PN không phù hợp bao gồm nứt vỡ đột ngột, rò rỉ lưu chất gây ô nhiễm hoặc tai nạn, dẫn đến dừng hoạt động và chi phí khắc phục cao. Do đó, luôn chọn PN lớn hơn áp lực thực tế một mức để có hệ số an toàn.
>>> Xem thêm: So sánh mặt bích thép và inox: Chọn loại nào cho hệ thống ống nước?

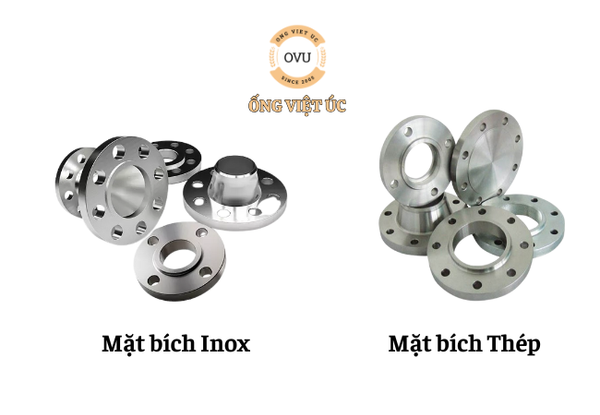

4. Cách đọc ký hiệu DN – PN trên mặt bích chính xác
Ký hiệu DN – PN thường được khắc nổi hoặc in rõ trên thân mặt bích, kèm theo tiêu chuẩn (như DIN, BS, ANSI) và vật liệu. Vị trí phổ biến là mặt ngoài hoặc cạnh mặt bích để dễ kiểm tra.
Ví dụ minh họa: DN50 – PN16 nghĩa là mặt bích kích thước danh nghĩa 50mm, chịu áp 16 bar; DN100 – PN10 là kích thước lớn hơn nhưng áp lực thấp hơn, phù hợp ống dẫn nước lớn áp suất trung bình.
Những thông tin kỹ thuật thường đi kèm bao gồm loại mặt (raised face, flat face), số lỗ bulong, đường kính vòng bulong, độ dày và nhà sản xuất. Đôi khi có thêm nhiệt độ giới hạn hoặc chứng nhận.
Sai lầm phổ biến khi đọc thông số mặt bích: Nhầm DN với đường kính ngoài, bỏ qua ảnh hưởng nhiệt độ đến PN, hoặc không kiểm tra tiêu chuẩn tương thích (ví dụ DIN PN16 không khớp BS PN16 hoàn toàn). Luôn đọc đầy đủ và đối chiếu bảng tra chuẩn.
>>> Xem thêm: Hướng dẫn lắp đặt và bảo trì mặt bích đúng kỹ thuật
5. Cách chọn mặt bích DN – PN phù hợp cho hệ thống đường ống
Để chọn đúng, cần căn cứ vào đường kính ống thực tế: Đo lỗ trong ống và chọn DN gần nhất để khớp nối mượt mà, tránh dùng reducer không cần thiết.
Căn cứ vào áp lực làm việc và môi trường sử dụng: Tính áp suất tối đa hệ thống (bao gồm bơm đẩy), cộng hệ số an toàn 1.5-2 lần, rồi chọn PN cao hơn. Với môi trường ăn mòn hoặc nhiệt độ cao, ưu tiên PN lớn và vật liệu chống chịu.
Căn cứ vào tiêu chuẩn kỹ thuật chung của hệ thống: Toàn bộ van, ống phải cùng chuẩn (DIN, JIS...) để lỗ bulong khớp nhau.
Gợi ý chọn đúng DN – PN trong thực tế thi công: Tham khảo bảng tra kích thước từ nhà cung cấp, tư vấn kỹ sư và thử lắp mẫu. Với hệ thống nước dân dụng thường dùng DN50-100 PN10-16; công nghiệp nặng chọn PN25+.
>>> Xem thêm: Tiêu chuẩn kỹ thuật mặt bích: Kích thước, vật liệu, áp lực
6. Giới thiệu các loại ống của Ống Việt Úc phù hợp kết nối mặt bích
Ống Việt Úc cung cấp nhiều dòng ống mềm chất lượng cao, dễ dàng kết nối mặt bích để tạo hệ thống linh hoạt và bền vững.
- Ống rồng: Đây là ống cao su bố thép với lõi xoắn chắc chắn, linh hoạt cao. Phù hợp dẫn nước, bơm xả trong xây dựng hoặc khai thác. Dễ kết nối mặt bích cho hệ thống bán cố định, chịu rung động mạnh mà vẫn kín khít.

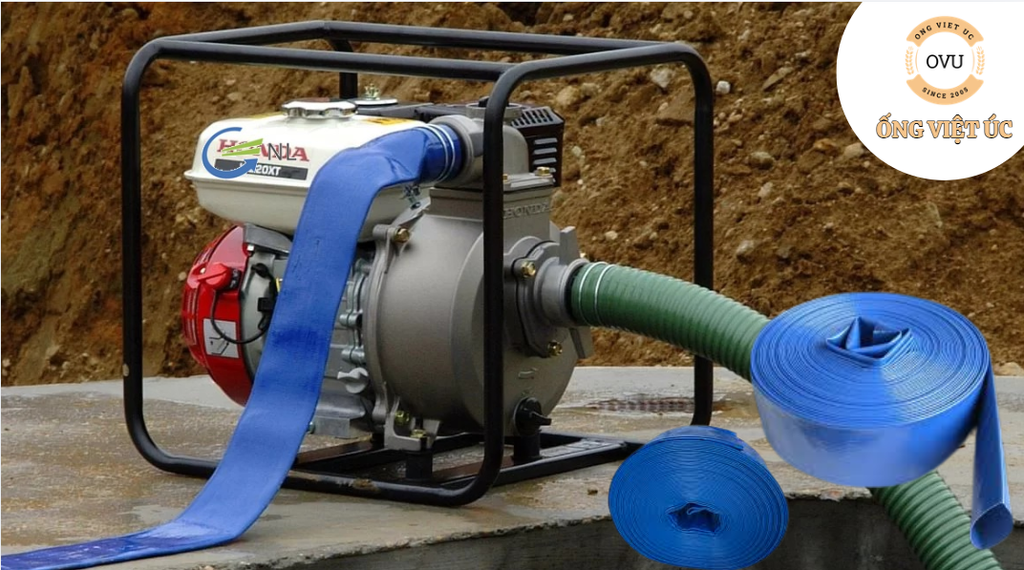

- Ống bạt cốt dù: Làm từ bạt polyester phủ PVC, chịu áp lực tốt và chống mài mòn. Dùng trong nông nghiệp, công trình thủy lợi. Kết nối mặt bích giúp tăng độ kín và tuổi thọ, lý tưởng cho dẫn nước lớn hoặc chất lỏng.
- Ống nhựa lưới dẻo: Từ PVC nguyên sinh với lưới gia cố, nhẹ và linh hoạt. Phù hợp tưới tiêu, dẫn nước sinh hoạt. Khi kết hợp mặt bích giúp tháo lắp nhanh và an toàn, tránh gãy gập trong sử dụng di động.
Tiêu chuẩn DN – PN là nền tảng để chọn đúng mặt bích cho mọi hệ thống đường ống, đảm bảo tương thích kích thước và an toàn áp lực.
Việc kết hợp mặt bích đạt chuẩn với các dòng ống chất lượng của Ống Việt Úc giúp hệ thống bền vững, an toàn và hiệu quả lâu dài, giảm thiểu bảo trì.
Khuyến nghị lựa chọn giải pháp đồng bộ cho từng nhu cầu sử dụng, từ tư vấn đến sản phẩm chính hãng, để đạt hiệu suất tối ưu và tiết kiệm chi phí.
