Mô tả sản phẩm

Tóm tắt nhanh

  • Ống rồng đầu đỏ phi 350 dài 3 m, lòng ống 350 mm, cho máy có cổ khoảng 14 inch.
  • Hợp với đoạn mềm phải đi vòng qua bệ máy, thành hầm, hoặc đoạn hút ở bãi cát nông.
  • Dài hơn cây 2 m một mét, đủ để ống uốn một vòng rộng thay vì bị kéo căng.
  • Bán nguyên cây, ống trần, không cắt lẻ và không kèm mặt bích.

Ống cao su bố thép phi 350 cây 3 m là ống rồng đầu đỏ có lòng 350 mm, dài 3 m, do Ống Việt Úc bán theo cây. Cây này thường được chọn khi khoảng giữa cổ máy và đầu ống cứng không thẳng hàng, ống phải đi vòng mới tới. Cũng có khi nó làm đoạn hút cho máy trên phao ở bãi cát không sâu. Anh chị dùng cây này cho máy bơm cát và tàu hút có cổ khoảng 14 inch.

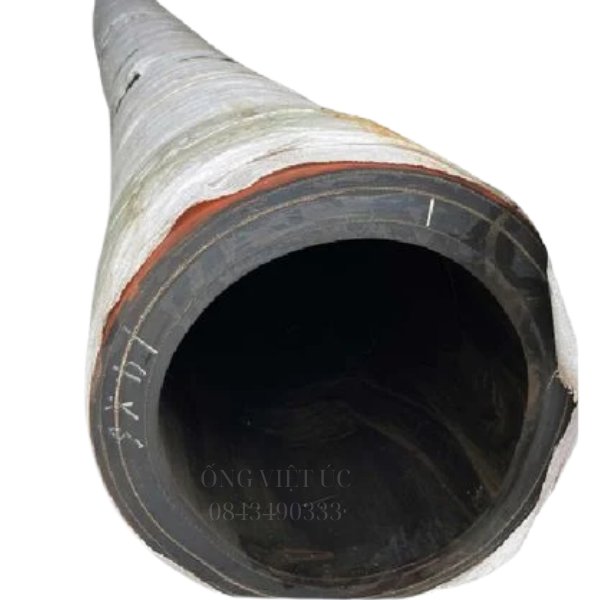

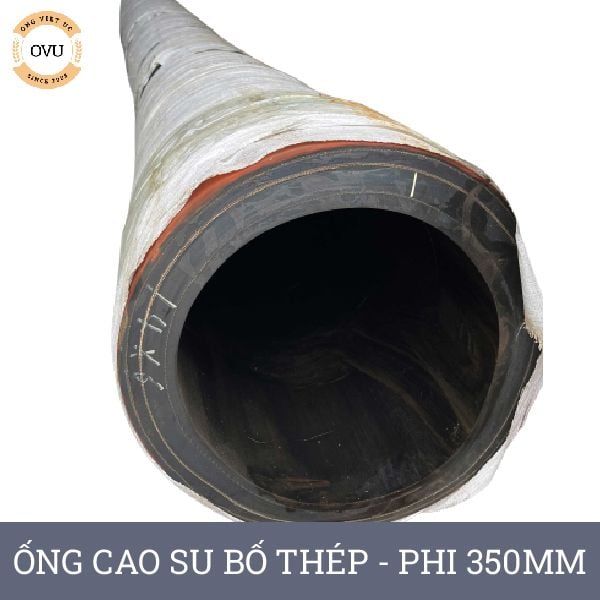

Ống cao su bố thép phi 350 cây 3 m, ống rồng đầu đỏ

Khi cổ máy và ống cứng không thẳng hàng

Trong khoang máy của tàu hút, máy bơm thường được đặt theo bệ có sẵn, còn ống thép xuyên mạn đi theo kết cấu vỏ tàu. Hai đầu này hiếm khi nằm trên một đường thẳng. Lắp cây ngắn thì phải kéo ép cho lỗ bích trùng, ống bị căng ngay từ đầu.

Ống rồng bị kéo căng thì không còn bù được độ lệch. Mặt bích ở hai đầu phải chịu lực kéo thường trực, gioăng bị ép lệch, sau một thời gian là rò. Ở đoạn hút, chỗ rò hút không khí vào làm máy yếu và rung.

Cây 3 m cho thêm chiều dài để ống đi một đường cong mềm từ cổ máy tới ống cứng. Thân ống uốn theo đường cong rộng, thép xoắn vẫn giữ lòng tròn, hai mặt bích không bị kéo lệch.

  • Đoạn nối cổ hút với ống xuyên mạn khi hai đầu lệch nhau về độ cao hoặc hướng.
  • Đoạn nối sau cổ xả khi tuyến ống cứng bắt đầu ở vị trí lệch so với máy.
  • Đoạn hút cho máy trên phao, xà lan nhỏ làm ở bãi cát nông.
  • Cây thay thế cho đoạn 3 m cũ đã mòn.

Thông số ống rồng phi 350 cây 3 m

Đặt nhầm chiều dài hay nhầm cỡ với ống 350 là phải cẩu, chở thêm một lượt. Bảng dưới giúp anh chị đối chiếu trước khi chốt.

MụcPhi 350 cây 3 m
Lòng ống350 mm
Chiều dài cây3 m
Các cây cùng cỡ2, 3, 4, 5, 6 m
Cấu tạoCao su nguyên sinh, sợi bố vải, thép xoắn lò xo
Dấu nhận biếtViền đỏ ở hai đầu ống
Cổ máy hợpKhoảng 14 inch
Hình thức giaoỐng trần theo cây
Độ dày thành ống55 – 57 mm
Độ chịu tải17 – 25 bar

Ống cao su bố thép là ống mềm có thép xoắn lò xo và sợi bố vải nằm trong thân cao su. Thép xoắn tạo khung tròn cho lòng ống, sợi bố giúp thân chịu kéo, cao su trong lòng chịu cát mài và cho ống uốn theo đường đi.

Theo thông số Ống Việt Úc công bố, ống rồng phi 350 có thành dày 55 – 57 mm và độ chịu tải 17 – 25 bar. Nếu cây 3 m nằm ở phía xả, anh chị gửi ảnh tem máy qua Zalo 0843.490.333 để được xác nhận.

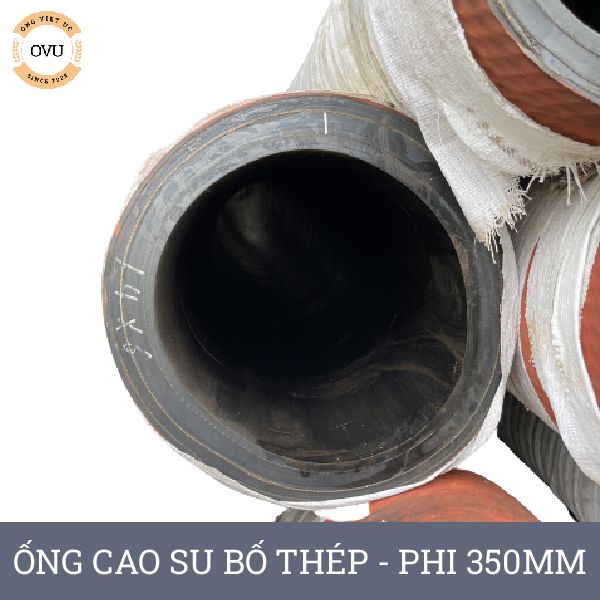

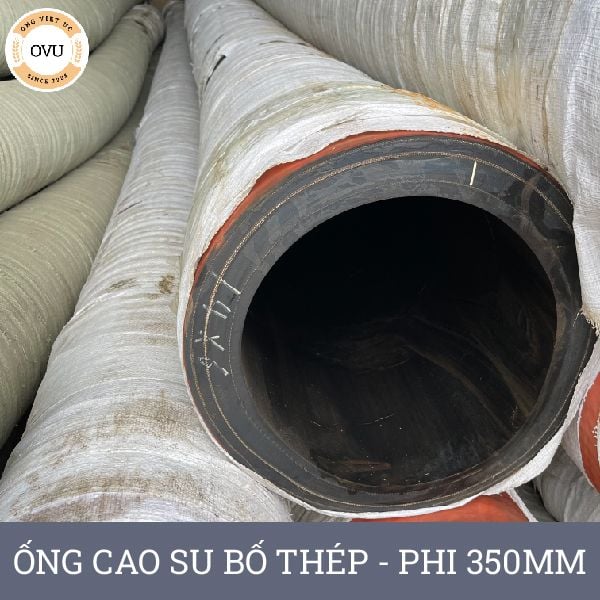

Miệng ống rồng phi 350 viền đỏ, thấy lớp cao su và thân ống

Ống uốn được bao nhiêu thì vẫn an toàn

Thấy ống mềm, nhiều người bẻ cho vừa chỗ. Uốn gắt quá thì thân ống bị bẹp ở phía trong khúc uốn, thép xoắn biến dạng, lòng ống không còn tròn.

Thép xoắn trong ống rồng cho phép thân ống cong theo một đường rộng. Mỗi vòng thép xê dịch một chút so với vòng bên cạnh, cộng dồn lại thành một khúc cong mềm. Khi bắt ống uốn quá gắt, các vòng thép ở phía trong khúc uốn bị ép sát vào nhau, phía ngoài bị kéo giãn. Lúc đó lớp cao su ở phía ngoài chịu căng, dễ nứt, còn lòng ống bị méo.

Cách an toàn là để đường đi của ống là một vòng cong đều, không có góc gãy. Nếu đo thấy phải bẻ gắt mới tới, anh chị nên chọn cây dài hơn một bậc, hoặc chỉnh vị trí ống cứng cho đường đi thoáng hơn. Cách các lớp trong thân ống cùng làm việc khi uốn được giải thích trong bài cấu tạo chi tiết của ống cao su lõi thép.

Xác nhận cỡ 350 theo tem máy

Ống phi 350 lắp vào cổ 13 inch là mặt bích không khớp, phải chế côn, thêm chỗ có thể rò.

Đường kính trong là số đo ngang lòng ống và là con số dùng để gọi cỡ ống rồng. Cách gọi này giống ISO 1307 về kích thước ống mềm. Phi 350 là lòng ống 350 mm.

  1. Xem cỡ cổ trên tem máy. Đổi inch ra mm bằng cách nhân 25,4.
  2. Đo lòng cổ máy theo hai chiều.
  3. Thay đoạn cũ thì đo lòng đoạn cũ, không đo mặt ngoài.
  4. Chụp ảnh miệng cổ có thước, gửi Zalo 0843.490.333 nếu chưa chắc.

Ví dụ: tem ghi cổ 14 inch, nhân 25,4 ra khoảng 356 mm, dùng ống phi 350. Trường hợp đo được khoảng 381 mm (15 inch), cỡ phù hợp là phi 375.

Đo chu vi đầu ống rồng bằng thước dây

Đo đường đi của đoạn mềm 3 m

Khoảng cách thẳng giữa hai mặt bích luôn ngắn hơn chiều dài ống cần, vì ống phải đi theo đường cong. Đặt theo khoảng cách thẳng là gần như chắc chắn thiếu.

  1. Đánh dấu tâm mặt bích cổ máy và tâm mặt bích ống cứng.
  2. Đặt thước dây từ tâm mặt bích này, đi theo đường cong mà ống sẽ nằm, tới tâm mặt bích kia. Đường cong phải đều, không có góc gãy.
  3. Kiểm tra trên đường đi có vật cản nào ống có thể cọ vào không.
  4. Nếu số đo khoảng 2,5 – 3 m, cây 3 m là vừa. Dưới 2 m và gần thẳng tâm, xem cây phi 350 cây 2 m. Từ khoảng 3,5 m trở lên, xem cây phi 350 cây 4 m.

Ống Việt Úc bán ống rồng nguyên cây, không cắt ngắn. Nếu đường đi đo được lửng giữa hai chiều dài, chọn cây dài hơn và cho đường cong rộng hơn một chút, đừng chọn cây ngắn rồi kéo căng.

Chọn giữa cây 3 m và cây 4 m

Khi đường đi đo được khoảng 3 – 3,5 m, nhiều người chọn cây 3 m cho gọn rồi phải kéo căng. Ngược lại, có người lấy cây 4 m cho dư, phần thừa võng xuống sàn.

Đường đi đo đượcNên chọnGhi chú
Khoảng 2,5 – 3 mCây 3 mĐường cong rộng, không bị căng
Khoảng 3 – 3,5 mCây 4 m nếu còn chỗ cho đường cong rộng hơnTránh kéo căng cây 3 m
Từ khoảng 3,5 m trở lênCây 4 mĐoạn hút độ sâu vừa hoặc nối xa

Nguyên tắc là không chọn cây phải kéo căng mới lắp được. Còn phân vân, anh chị gửi ảnh vị trí lắp có thước cho kỹ thuật xem.

Cây 3 m làm đoạn hút ở bãi nông

Máy bơm cát đặt trên phao ở bãi nông không cần đoạn hút dài. Dùng cây dài thì phần thừa nằm ngang dưới nước, đầu hút khó giữ đúng lớp cát.

Đoạn hút ngắn đi gần thẳng từ cổ máy xuống lớp vật liệu. Đường hút ngắn và thẳng giúp máy kéo nhẹ hơn, ít nguy cơ lọt khí. Khi dịch phao sang vị trí mới, tời chỉ phải nâng một cây ngắn.

Để chọn đúng, anh chị đo tổng đường đi từ cổ máy qua mép phao xuống tới lớp cát vào lúc mực nước cao nhất trong năm. Tổng khoảng 2,5 – 3 m thì cây 3 m vừa. Nếu mùa nước lên làm đường đi dài thêm, chuẩn bị cây dài hơn cho mùa đó.

Hướng dẫn về ống hút và ống xả của một hãng ống công nghiệp nhắc rằng ống hút cần thân cứng chống bẹp và đường kính không nhỏ hơn cửa hút. Ống rồng phi 350 lắp đúng cổ 14 inch đáp ứng cả hai điều này.

Cây 3 m đặt sau cổ xả của máy

Có những bố trí mà tuyến ống xả bắt đầu ở một vị trí cao hơn hoặc lệch sang bên so với cổ xả của máy. Nối thẳng bằng ống thép thì phải dùng nhiều cút, mỗi cút là một chỗ cát mài mạnh.

Một đoạn ống rồng 3 m sau cổ xả có thể thay cho cụm cút thép đó. Thân ống mềm đi theo đường cong rộng từ cổ xả lên tới đầu tuyến cứng, vừa đổi hướng dòng chảy một cách êm hơn.

Phía xả là nơi áp trong ống cao nhất, thân ống bị đẩy phồng ra. Lớp sợi bố là lớp gánh lực này. Với cỡ 350, anh chị so cột áp tối đa trên tem máy với độ chịu tải 17 – 25 bar trước khi lắp ở phía xả. Mặt bích bên xả cần siết đều và kiểm tra lại sau ca chạy đầu.

Bùn cát mài đoạn cong nhiều hơn đoạn thẳng

Đoạn 3 m nằm cong nên thường mòn không đều: phía ngoài khúc cong mòn trước, phía trong còn gần như mới.

Theo mô tả chung về công việc nạo vét, vật liệu hút lên là hỗn hợp nước với bùn, cát, sỏi. Khi dòng chảy đổi hướng ở khúc cong, hạt cát nặng hơn nước nên văng ra phía ngoài và chà mạnh vào lớp cao su ở đó.

Đường cong càng rộng thì hạt cát va vào thành càng nhẹ. Đó là thêm một lý do để chọn đủ chiều dài, không bắt ống uốn gắt. Khi kiểm tra định kỳ, anh chị soi đèn vào phía ngoài khúc cong, nơi lớp cao su mòn trước.

Đoạn đi vòng có nên dùng ống bố vải thay ống rồng

Đoạn nối cong 3 m trông giống việc của ống cao su bố vải vì cần mềm và dễ uốn. Nhưng nếu đoạn này nằm ở phía hút, ống bố vải sẽ bị bóp dẹt ngay khúc cong khi máy kéo mạnh.

Ống bố vải không có khung thép, chỉ chịu được áp đẩy từ trong ra. Ở khúc cong của đoạn hút, áp ngoài ép vào cộng với lực uốn làm thân ống bẹp ở phía trong khúc cong. Ống rồng có thép xoắn giữ lòng tròn suốt cả khúc cong, và lòng cao su dày chịu cát mài ở phía ngoài khúc cong.

Vì vậy, khi hút bùn cát ở độ sâu, cần chịu áp lực lớn hoặc dẫn đi xa, ống rồng là loại nên dùng. Ống bố vải hợp với đường dẫn nước sạch có áp hoặc khí nén.

Ống giao trần: hai đầu bích anh chị chuẩn bị

Đoạn nối đi vòng có hai mặt bích ở hai đầu, có khi theo hai chuẩn khác nhau. Chuẩn bị thiếu một đầu là cả cây ống nằm chờ.

Ống Việt Úc giao ống rồng trần, không kèm mặt bích hay khớp nối. Anh chị đo cả mặt bích cổ máy và mặt bích ống cứng: đường kính ngoài, đường kính vòng lỗ, số lỗ, cỡ bu lông. Gioăng nên dùng mới cho cả hai đầu.

Cách lắp và bảo trì mặt bích đúng kỹ thuật có trong bài hướng dẫn lắp đặt và bảo trì mặt bích.

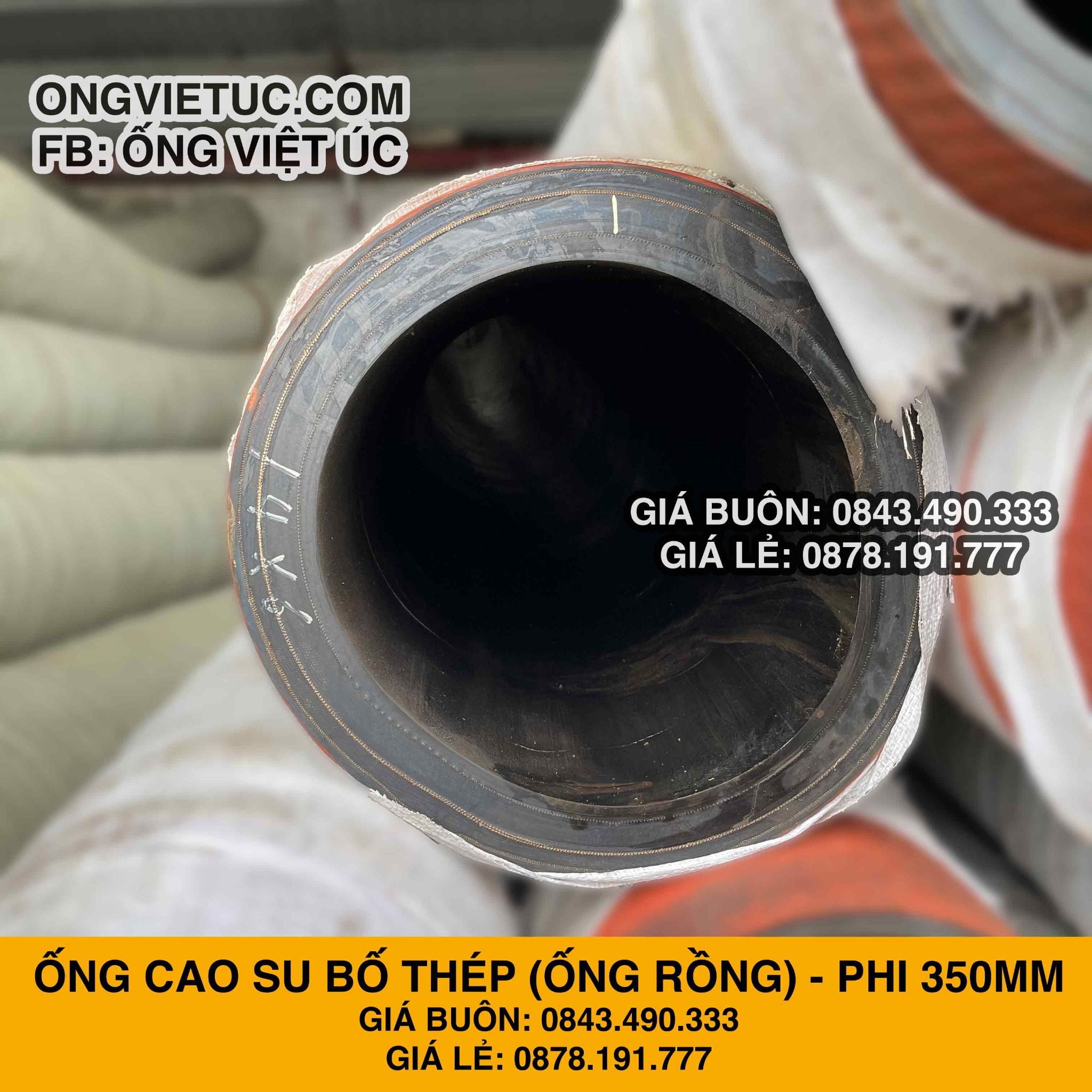

Lòng ống cao su bố thép phi 350, lớp cao su trong

Chuẩn bị lối đưa cây 3 m vào khoang máy

Khoang máy tàu hút thường chật, lối vào hẹp. Cây ống cỡ 350 dài 3 m có thể không xoay vào được nếu không đo lối đi trước.

Trước ngày lắp, anh chị đo lối đi từ boong vào khoang và khoảng trống quanh cổ máy. Dọn vật cản trên đường đi, chọn điểm treo palăng sao cho cây ống có thể hạ gần đúng vị trí. Nếu khoang quá hẹp, đưa một đầu ống vào trước, bắt vào cổ máy, rồi xoay dần phần thân theo đường cong đã định.

Làm trước bước này giúp cây ống không bị kéo lê nhiều lần trên sàn thép, giữ lớp cao su ngoài nguyên vẹn ngay từ đầu.

Khi treo cây ống, luôn có dây dẫn hướng ở đầu ống để giữ cho ống không xoay. Ống xoay giữa chừng dễ va vào cổ máy và làm sứt mép mặt bích.

Lắp cây 3 m theo đường cong

Lắp đoạn đi vòng mà không định trước đường cong thì dễ lắp xong mới thấy ống tì vào vật cản hoặc bị xoắn.

  1. Làm sạch hai mặt bích, bỏ gioăng cũ. Lỗi hay gặp: gioăng mới đặt đè lên mảnh gioăng cũ.
  2. Đặt ống nằm dọc theo đường cong dự kiến trên boong để kiểm tra trước. Lỗi hay gặp: không thử trước, lắp xong mới thấy chạm bệ máy.
  3. Nâng ống bằng palăng hoặc tời, treo ở hai điểm bằng dây mềm.
  4. Bắt đầu cổ máy trước: đặt gioăng, xỏ đủ bu lông, siết vừa tay.
  5. Đưa đầu kia vào mặt bích ống cứng. Lỗ không trùng thì xoay mặt bích ống cứng hoặc chỉnh giá đỡ, không vặn xoắn thân ống rồng. Lỗi hay gặp: vặn xoắn ống cho lỗ trùng.
  6. Siết dần hai đầu theo vòng, kiểm khe hở đều quanh bích.
  7. Lót đệm cao su ở những chỗ ống nằm gần vật cứng.
  8. Chạy thử nhẹ, quan sát hai mặt bích, siết lại sau ca đầu.

Bốc dỡ và chở cây 3 m

Cây ống cỡ 350 dài 3 m không khiêng tay được. Lăn hay kéo trên nền cứng sẽ cào lớp cao su ngoài.

Anh chị dùng palăng, tời hoặc xe nâng, quấn dây mềm ở hai điểm. Không móc vào miệng ống. Trên xe, kê ống trên gỗ, chèn chặt để ống không lăn. Không xếp vật nặng đè lên thân ống trong lúc chở.

Kiểm tra cây 3 m khi nhận

Đầu ống bị va khi bốc lên xe có thể móp một ít. Phát hiện ngay giúp xử lý nhanh.

  1. Đo chiều dài: đủ 3 m.
  2. Đo lòng ống: 350 mm.
  3. Xem hai đầu viền đỏ, miệng tròn đều.
  4. Soi đèn lòng ống: cao su liền mạch, không rách.
  5. Ấn tay dọc thân: chắc đều, không có chỗ mềm lún.

Thấy điểm lạ, chụp ảnh và gọi 0843.490.333 ngay khi nhận.

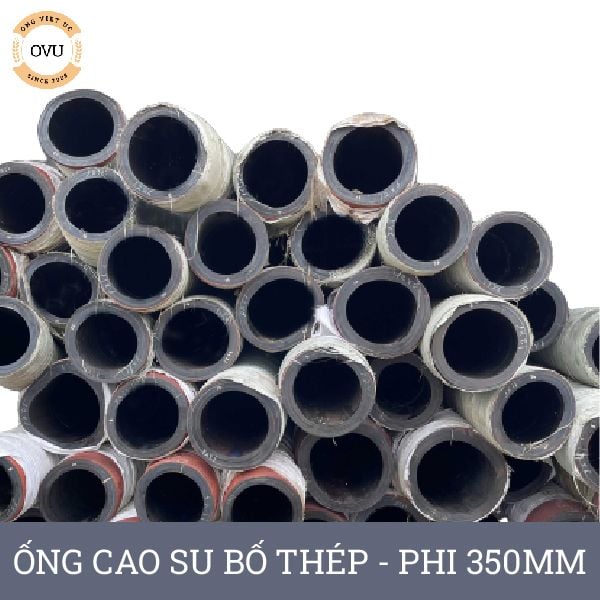

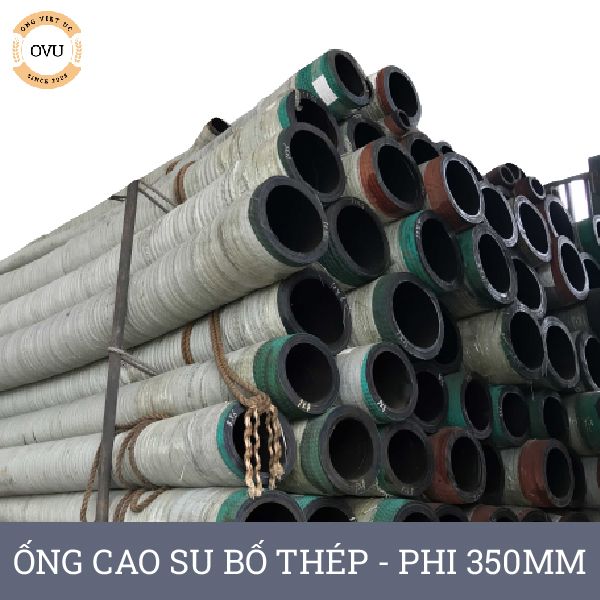

Bãi ống cao su bố thép nhiều cỡ tại kho

Theo dõi đoạn đi vòng khi máy chạy

Đoạn mềm đi vòng có thể dịch chuyển dần trong quá trình làm việc. Sau một thời gian, ống tì vào chỗ mà lúc lắp không chạm tới.

  • Sau mỗi ca, nhìn dọc thân ống xem có vệt cọ mới ở mặt ngoài không.
  • Xem quanh hai mặt bích có rỉ nước hoặc cát không.
  • Soi phía ngoài khúc cong khi có dịp tháo ống, nơi lòng ống mòn trước.
  • Kiểm tra giá đỡ ống cứng còn chắc, không để ống cứng kéo lệch đoạn mềm.

Khi nào thay cây 3 m

Thay chủ động khi tàu nghỉ luôn nhẹ nhàng hơn xử lý ống bục giữa ca.

  • Lòng ống phía ngoài khúc cong mòn tới vòng thép.
  • Mặt ngoài có vết cứa sâu lộ sợi bố ở chỗ cọ.
  • Đầu ống quanh mặt bích nứt chân chim.
  • Thân ống có chỗ mềm hẳn, khúc cong bị méo khi máy chạy.

Cất giữ cây 3 m

Cây dự phòng nằm kho lâu dễ bị bỏ quên trong góc nắng. Đến lúc cần thay, cao su đã cứng.

Theo ISO 8331, ống mềm nên cất nơi khô, mát, tránh nắng và nguồn nhiệt. Anh chị kê ống nằm thẳng trên gỗ, không chồng nặng, bịt hai đầu, xa dầu nhớt và hóa chất.

Đặt ống rồng phi 350 cây 3 m

Anh chị gửi số đo lòng cổ máy hoặc ảnh tem máy, chiều dài đường đi đã đo, số cây và nơi nhận. Gọi 0843.490.333 hoặc 0888 022 656, thứ Hai tới thứ Bảy. Danh mục ống cao su bố thép có đủ các cỡ; kho gần nhất ở trang hệ thống cửa hàng.

Câu hỏi thường gặp về ống cao su bố thép phi 350 cây 3 m

Khi nào chọn cây 3 m thay vì cây 2 m?

Khi ống phải đi vòng, hai mặt bích lệch nhau, hoặc đường đi đo được khoảng 2,5 – 3 m.

Cổ máy 14 inch dùng cỡ nào?

Phi 350, vì 14 inch khoảng 356 mm.

Ống có kèm mặt bích không?

Không. Ống giao trần; mặt bích hai đầu chọn theo cổ máy và ống cứng.

Đoạn 3 m làm đoạn hút cần gắn gì ở đầu dưới?

Gắn đầu hút hoặc lưới chắn rác trước khi thả xuống nước, để đá cục và rác lớn không lọt vào cánh máy. Đầu dưới nên treo bằng dây tời để chỉnh độ sâu theo mực nước.

Có cắt cây 3 m ngắn lại không?

Không cắt lẻ. Cần ngắn hơn thì chọn cây 2 m cùng cỡ.

Ống bị méo ở khúc cong thì làm sao?

Đường cong đang quá gắt. Chỉnh vị trí ống cứng cho đường đi rộng hơn, hoặc gọi 0843.490.333 để được tư vấn chiều dài.

Cây 3 m dùng ở phía xả được không?

Được. Bố trí đường cong rộng, siết bích đều và so cột áp tối đa trên tem máy với độ chịu tải 17 – 25 bar.

Cây 3 m có bán lẻ một cây không?

Có. Anh chị đặt theo số cây cần dùng, mỗi cây dài 3 m nguyên.

Ống rồng đầu đỏ là gì?

Ống rồng đầu đỏ là dòng ống cao su bố thép Ống Việt Úc có hai miệng ống viền đỏ, dùng cho hút và xả bùn cát.

Biên soạn: Đỗ Hữu Thuận, Ống Việt Úc. Số liệu kiểm duyệt theo bảng thông số do Ống Việt Úc công bố, cập nhật 27/10/2026. Xem giới thiệu Ống Việt Úc hoặc trang liên hệ.
